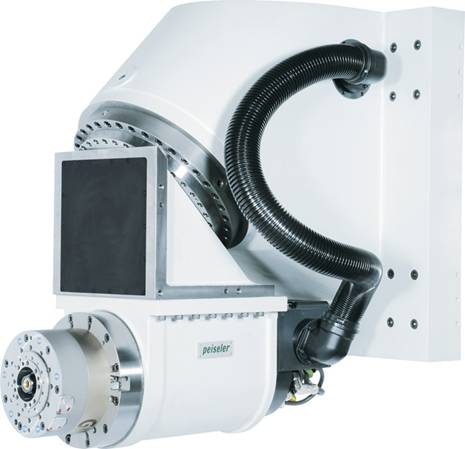

摆头与五轴头 力矩电机直驱式数控摆动头SKD355

用于五轴加工中心,可实现车铣复合高速加工。

格:面议

comment rank 5 已有0人评价 >

  • 咨询热线:400-869-8218
商品二维码

浏览历史

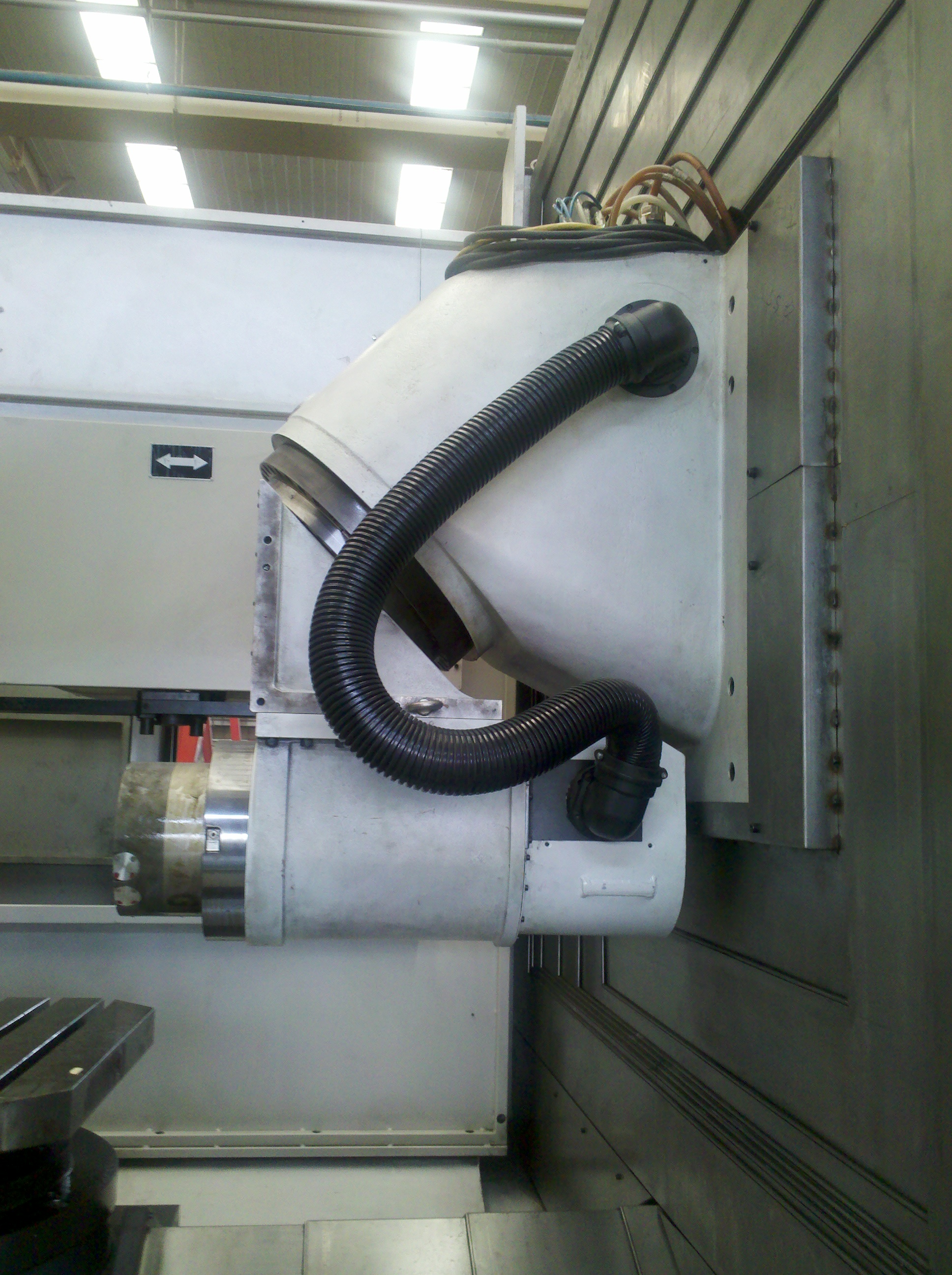

五轴加工中心关键的功能部件, 结构紧凑,高动态性能,刚性大,扭矩大。主要应用于五轴加工中心,可实现车铣复合加工



主要参数:

Spindle 主轴 (可选配车削功能):

Axis of rotation 旋转轴为:                                                     卧式/立式

Dirict of rotation 旋转方向                                                      /

Incl.clamping crips type 刀柄形式                                               HSK-T100

Torque S6 力矩S6  40%Nm                                               272

Torque S1 力矩S1  100%Nm                                              210

Electrical power S1 功率S1 100%Kw                                        55

Speed of spindle,max 主轴最大转速(rpm                                      1500013000

Type of lubrication 润滑方式                                                    油气(油脂)

Pressure for spindle clamping  主轴夹紧压力  (bar)                               35

Pressure for release  主轴松开压力  (bar)                                       5-35

Pressure for clamping  刀具夹紧压力  (bar)                                      5-160

Force of tool clamping 刀具夹紧力(N)                                           45000

Pressure for tool releasing 刀具松开压力(bar                                   145-160

Internal coolant pressure (for tool cooling) 主轴中心-刀具冷却(bar)                  50

Pressure for external injector cooling 外部喷嘴冷却压力(bar                      10

Spindle internal cooling (for motor and bearing) 主轴内冷-电机和轴承冷却 (bar)        5



A-    Axis  A轴:

axis of rotation 摆动轴

swivel range 摆动范围                                                          30/+180o

With an encoder system accuracy of 摆动轴定位精度  ()                         ±2

The following data based on water-cooling 以下参数基于水冷

Peak torque 峰值扭矩 Nm)                                                   1100

Continuous torque 持续扭矩 Nm)                                              620

Peak current峰值电流 (A)                                                       46

Continous current 持续电流 (A)                                                  17.9

Continous power dissipation, max.最大持续功率消耗 (W)                            5550

Temperature difference (input -output)温差(输入-输出)(K)                           5

Waterflow ,min.最小冷却水流量 lmin                                             16

Pressure drop, max.最大压降 (bar)                                                1

Pressure input, max. 最大压力输入 (bar)                                           10

Speed of A-Axis, max. A轴最大转速                                                50

type of clamping 夹紧方式                                                        液压∕主动

pressure for unclamping 松开压力 bar)                                           120

clamping torque, max.最大夹紧扭矩 Nm)                                         1800



规格参数

商品编号:GW000127
结构形式 力矩电机直驱式
安装形式 螺钉安装
产地 德国
质保期 自到货12个月
