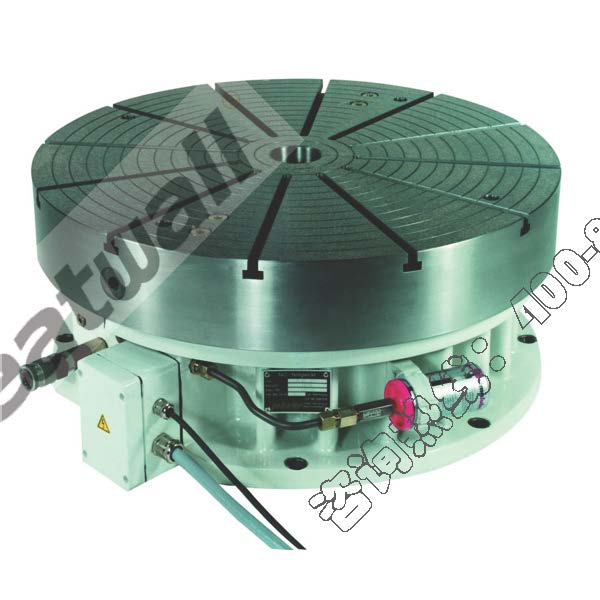

立式转台 ATD-L轻型系列-数控立式转台-力矩电机直驱式

数控立式转台

格:面议

comment rank 5 已有0人评价 >

  • 咨询热线:400-869-8218
商品二维码

浏览历史

ATD-L Series--Vertical direct drive table
ATD-L 型系列--数控立式-力矩机直
注:台面尺寸按客户要求。
Vertical direct drive table
 数控立式转台-力矩电机直驱式
ATD160LATD200LATD280LATD400LATD520LATD630LATD800LATD1000LATD1250L
Dimensions of faceplate 工作台面尺寸(mm160 200 280 400 520 630 800 1,000 1,250
Optional of pallet dimensions可选工作台面尺寸(mm)200 250 400 520 630 800 1,000 1,250 1,500
Max.center bore diameter 中心通孔直径(可定制) mm18 40 40 40 50 50 50 50 50
Axis of rotation 旋转轴形式立式立式立式立式立式立式立式立式立式
Max.speed of faceplate  最高转速 rpm)500 1,000 300 270 220 220800200 170600100
Unit weight 转台重量(kg40 50 80 120 250 360 500 800 1,500
Clamping type 夹紧方式液压液压液压液压液压液压液压液压液压
pressure for clamping/Unclamping  夹紧/松开压力  (bar)63 63 63 63 63 63 63 63 63
Transport load, max.  最大承重  ( kg)80 200 350 500 800 1,600 2,800 5,000 8,000
Max.mass moment of inertia    最大承重时允许的最大惯量 (Kgm2 )1 1 6 12 25 50 100 200 500
Axial load, max.   转台中心允许最大切削力 N3000 5000 10000 20000 40000 60000 80000 120000 180000
Tilting torque, max. 最大倾覆力矩 Nm800 2000 3200 5000 8500 16000 20000 30000 60000
Max.tangential torque with clamping actuated 夹紧时最大切向力矩(Nm240 800 1200 2000 3200 4000 8000 14000 20000
unclamping torque,max 非夹紧时最大切向力矩(Nm80 200 600 800 1600 2000 3000 4500 10000
With an encoder system accuracy of 转台定位精度±3±3±3±3±3±3±3±3±3
Repeat accuracy  转台重复定位精度 ()   ±1±1±1±1±1±1±1±1±1
Concentricity of the pilot diameter 中心孔径向跳动(mm)0.005 0.005 0.005 0.008 0.008 0.01 0.01 0.01 0.01
Plane parallelism including wobble  工作台面跳动(mm)0.005 0.005 0.008 0.008 0.010 0.015 0.015 0.018 0.020
cooling power 冷却功率(W)1200 1500 3000 4000 7500 7500 9500 11000 16000
coolent flow, min. 冷却剂流量 (l/min)5 5 10 15 22 22 27 31 46
Pressure input , max. 冷却剂最大输入压力 (bar)10 10 10 10 10 10 10 10 10
Pressure loss in the heat exchanger冷却剂压力损失(bar)0.2 0.2 0.2 0.8 3 3 2 4 5
Table height工作台高度(mm)180 230 230 230 270 270 285 300 380



规格参数

商品编号:GW000131
结构形式 力矩电机直驱式
回转形式 立式
台面数量 单台面
安装形式 螺钉安装
产地 德国
质保期 自到货12个月
