首页 > 可倾式转台 > 蜗轮蜗杆式可倾转台 > ZAS-L轻型系列-可倾式回转工作台-OTT蜗轮双蜗杆可倾(摇篮/悬臂)式
  • ZAS-L轻型系列-可倾式回转工作台-OTT蜗轮双蜗杆可倾(摇篮/悬臂)式
上一张 下一张

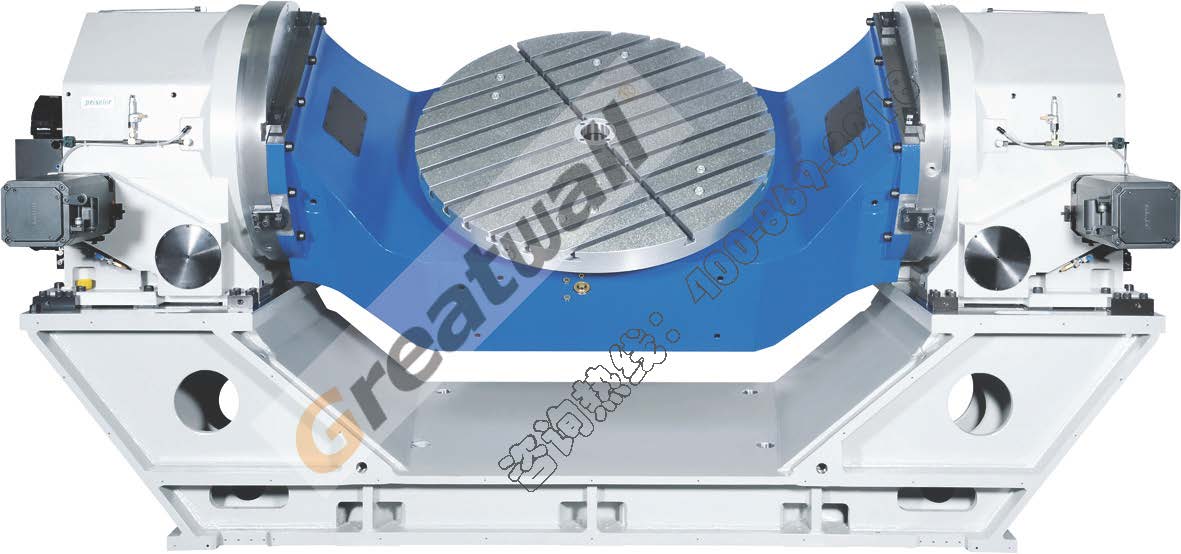

ZAS-L轻型系列-可倾式回转工作台-OTT蜗轮双蜗杆可倾(摇篮/悬臂)式

可倾式回转工作台

格:面议

comment rank 5 已有0人评价 >

  • 咨询热线:400-869-8218
商品二维码

浏览历史

ZAS-L Series --NC rotary-tilt unit
ZAS-L 轻型系列--可倾式回转工作台-OTT蜗轮双蜗杆可倾(摇篮/悬臂)式
注:“p”表示气动夹紧 ,台面尺寸按客户要求。
NC rotary-tilt unit
可倾式回转工作台-OTT蜗轮双蜗杆可倾(摇篮/悬臂)式
ZASP) 200 LZAS(P) 280 LZAS 320 LZAS(P) 400 LZAS 520 LZAS 630 LZAS 800 LZAS 1000 L
A  C  A  C  A  C  A CA  C  A  C  A  C  A  C
Dimensions of faceplate 工作台面尺寸(mmΦ200Φ280Φ320Φ400Φ520Φ630Φ800Φ1000
Optional of pallet dimensions可选工作台面尺寸(mm) Φ280 Φ320 Φ400 Φ500 Φ580 Φ 680 Φ880 Φ1250
Max.center bore diameter 中心通孔直径(可定制) mm160 50 80  100 80 50 100
Axis of rotation 旋转轴形式卧式立式卧式立式卧式立式卧式立式卧式立式卧式立式卧式立式卧式立式
Max.revolutions per minute  最高转速 rpm)33 80 24 33 20 33 18 32 16 25 12 12 8 16 8 10
Ratio of worm gear 涡轮蜗杆传动比(标准)   90 36 90 90 90 90 90 90 90 120 180 180 180 180 180 180
Drive 驱动方式电动电动电动电动电动电动电动电动电动电动电动电动电动电动电动电动
Drive torque 电机扭矩(Nm3 3 12 10 18 15 18 15 20 15 25 20 40 25 30 25
Unit weight 转台重量(kg160 300 650  1250 1400 1600 2500
Clamping/Unclamping type  夹紧/松开方式气动气动液压(气动)液压(气动)液压(气动)液压(气动)液压液压液压(气动)液压(气动)液压液压液压液压液压液压
pressure for clamping/Unclamping  夹紧/松开压力  (bar)6 6 63663663663663 63 63663663 63 60 60 63 63
Transport load, max. 最大承重 ( kg)60 100 250  400 500 1000 1500
Max.mass moment of inertia    最大承重时允许的最大惯量 (Kgm ² )1101454─<

规格参数

商品编号:GW000141
结构形式 涡轮蜗杆式
回转形式 可倾式(摇篮式)
台面数量 单台面
安装形式 螺钉安装
产地 德国
质保期 自到货12个月
