  • ATH(N)-PAL系列-齿盘分度转台-可带托盘交换
上一张 下一张

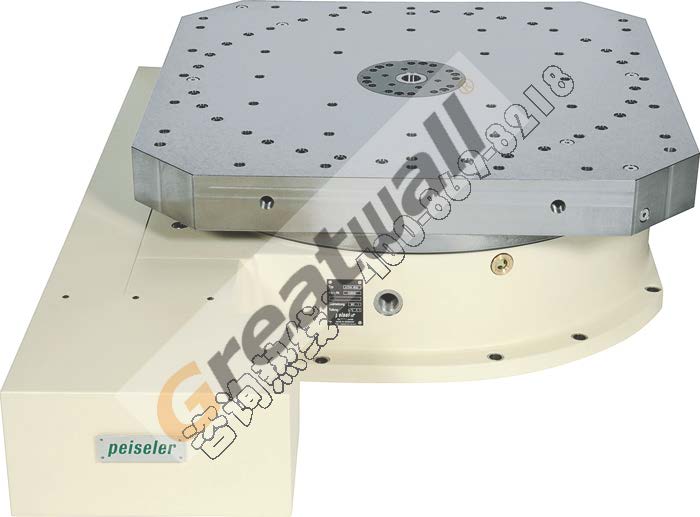

ATH(N)-PAL系列-齿盘分度转台-可带托盘交换

托盘交换转台

格:面议

comment rank 5 已有0人评价 >

  • 咨询热线:400-869-8218
商品二维码

浏览历史

ATHN-PAL Series-- Hirth Coupling Table Type
ATHN-PAL 系列-- 齿盘分度转台-立式台面提升/不提升/可带交换托盘
注:“N”表示工作台面不提升式, ”PAL”为交换托盘式。型号后数字为工作台面基本尺寸,可加大定制。
 Hirth Coupling Table Type
齿盘分度转台--立式台面提升/不提升/交换托盘
ATH(N)520PALATH(N)630PALATH(N)800PALATH(N)1000PALATH(N)1250PALATH(N)1600PAL
Dimensions of faceplate 工作台面尺寸(mm520630800100012501600
Optional of pallet dimensions可选工作台面尺寸(mm)6308001000125016002000
Number of teeth 牙盘齿数    360360360360360360
Max.center bore diameter 中心通孔直径(可定制) mm705075200110450
Axis of rotation 旋转轴形式立式立式立式立式立式立式
Total ratio  总传动比  180180180360360720
Drive torque 电机扭矩(Nm181820242830
Unit weight 转台重量(Kg390730875148030009000
Clamping/Unclamping type  夹紧/松开方式液压液压液压液压液压液压
pressure for clamping/Unclamping  夹紧/松开压力  (bar)636363636363
Transport load, max. 最大承重 ( Kg)1500240025004000650013000
Max.mass moment of inertia    最大承重时允许的最大惯量 (Kg )1001254001500650018000
Axial load, max. 转台中心允许最大切削力(N350003000055000120000160000220000
Tilting torque, max. 最大倾覆力矩(Nm14800220003220068500103000330000
Max.tangential torque with clamping actuated 夹紧时最大切向力矩260003200055500125000180000280000
With an encoder system accuracy of 转台定位精度 (±3±3±3±3±2±3
Repeat accuracy  转台重复定位精度 ()   ±1±1±1±1±1±1
Min. indexing 最小分度
Concentricity of the pilot diameter 中心孔径向跳动(mm)0.010.010.010.010.010.01
Plane parallelism including wobble  工作台面跳动(mm)0.010.030.030.030.030.03
Table height工作台高度(mm)260/270280/290295/290320/320420/420500/505
Table height while rotation 旋转时工作台高度(mm)264/270285/290300/290325/320425/420505/505



规格参数

商品编号:GW000149
结构形式 鼠牙盘非提升式
回转形式 立式
台面数量 单台面
安装形式 螺钉安装
产地 德国
质保期 自到货12个月
