数控卧式转台AWU160

数控卧式转台

格:面议

comment rank 5 已有0人评价 >

  • 咨询热线:400-869-8218
商品二维码

浏览历史

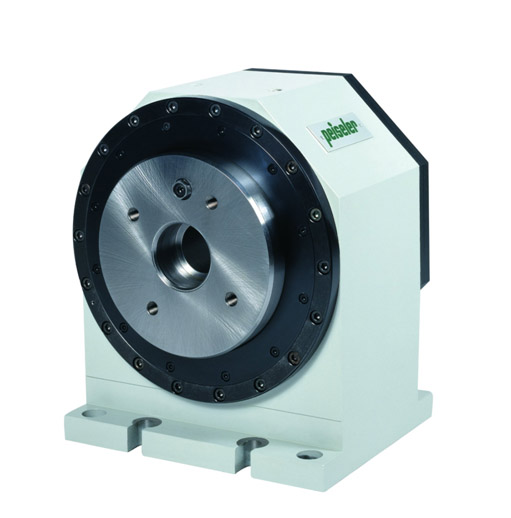

Peiseler NC Rotary Table Type派士乐数控卧式转台             型号:AWU280



常用于卧式加工中心上



技术参数如下:

Axis of rotation旋转轴线                                                                                horizontal 立式

Center height中心高度                                         210mm

Diameter of faceplate台面直径                                                                    Ø280mm

Axial run-out of faceplate,max台面最大轴向跳动                   0.01mm/250mm

Rectangularity of faceplate to base

Incl.tumbling error,max 台面最大跳动                            0.02mm/250mm

Incl.T-slots,DIN 650台面包含放射型T型槽DIN650标准                           2×12 H7

                                                                                                                        2×12 H12

Diameter of center bore中心孔直径                                                          Ø 50 H7

Radial run-out of center bore, max.中心孔径向跳动                                0.01mm

Bearing of faceplate德国INA公司转台专用YRT轴承                          axial/radial轴向/径向

Driven via backlash-free adjustable worm gear                                       由可消隙的德国OTT蜗轮双蜗杆传动

Diameter of worm wheel 蜗轮直径                                                            234mm

Indexing accuracy of worm gear蜗轮蜗杆分度精度                             ±10″

Incl. encoder type直装编码器型号                                                            德国海德汉编码器RCN 226

With a system accuracy of 直装编码器后定位精度                               ±3″

Repeatability重复定位精度                                                                            ±1″

Prepared for servomotor type可匹配伺服电机型号                              Siemens 1FT 6082 1AF71-3EG1

Tilting torque, max.最大倾覆力矩                                                             4000Nm

Axial load, max.转台中心允许切削力                                                      20000N

Transport load, max.最大承重                                                                  300kg













 by Anya



规格参数

商品编号:GW000152
结构形式 涡轮蜗杆式
回转形式 卧式
台面数量 单台面
安装形式 螺钉安装
产地 德国
质保期 自到货12个月
