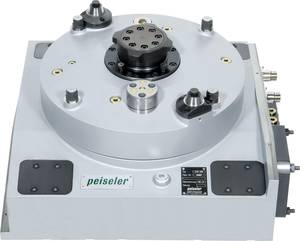

ATU(P)400 数控立式转台-蜗轮双蜗杆式

ATU(P)400型数控转台蜗轮双蜗杆式是小型数控铣床和加工中心的理想配套附件,主轴能以主轴垂直和水平两种方式安装于主机工作台面上,用做主机的第四轴。在主机相关系统控制下,完成各种分度回转工作。工作台上可安装板、盘或其他形状比较复杂的被加工零件,实现等分和不等分的孔、槽以及连续的圆弧面的加工。其特性优良,能保证很高的加工精度。

性能特点:

结合Peiseler独创的刹车专利技术,并采用世界顶级的OTT公司蜗轮蜗杆、INA公司转台专用YRT轴承以有ELET公司电机, ATU(P)400型具有一系列独特的突出特点:

1.       采用OTT蜗轮蜗杆,使得ATU(P)400型具有高精度、高稳定、耐持久、背隙可调、传动比大、噪音小等优良特性。

a)         其分度精度、转台定位精度和转台重复定位精度分别高达±10±3±1

b)         其传动比高达180

2.       采用INA公司的YRT轴承,使得ATU(P)400型具有高轴向和径向承载能力等优良特性。

a)         其自重仅320kg,却能在立式和卧式两种方式下分别承重1500kg400kg

3.       采用ELET公司的电机,使得ATU(P)400型具有高达14Nm的大扭矩。

4.       能以立式和卧式两种方式使用



规格参数



参数

单位

规格

工作台面尺寸

mm

400

中心通孔直径

mm

150

旋转轴方式

/

立卧两用

最高转速

rpm

25

蜗轮蜗杆转动比

/

180

电机扭矩

Nm

14

转台重量

Kg

320

夹紧/松开方式

液压

夹紧/松开压力

bar

63

最大承重量

Kg

立式

1500

卧式

400

最大承重时允许的最大惯量

Kgm2

立式

100

卧式

100

转台中心允许最大切削力

N

立式

40000

卧式

8000

最大倾覆力矩

Nm

立式

8000

卧式

3200

夹紧时最大切向力矩

Nm

3200

非夹紧时最大切向力矩

Nm

2000

蜗轮蜗杆分度精度

±10

转台定位精度

±3

转台重复定位精度

±1

中心孔径向跳动

mm

0.01

工作台面跳动

mm

0.015

工作台高度

mm

230

中心高

mm

300



组件简介

OTT蜗轮蜗杆副

OTT蜗轮蜗杆副以其无间隙传动精度和大扭矩传动而闻名于世。其精度高、寿命长、噪音低、易安装,且精度调整方式简单。

因其传递精度高、扭矩大,在精密数控回转工作台、摆角铣头、冲床、三坐标测量机等设备上得到广泛的应用。

Peiseler也精心采用OTT蜗轮蜗杆,以实现转台的高精度、大扭矩特性。

YRT转台轴承

YRT轴承由三列滚子构成(如左图),两列轴向滚子保证稳定的轴向承载能力,一列径向滚子保证轴承可承受径向力及倾覆力矩作用,该型轴承具有高轴向和径向承载能力,尤其适合轴向承载的回转机构,又尤以INA公司产品最为著名。

因此,YRT转台轴承广泛运用于数控机床制造业。

Peiseler选用著名的INA公司YRT轴承,以实现转台的大承重。

采用以上各种优质组件,结合自己的刹车专利技术,Peiseler转台拥有卓越的大承载、大扭矩、高精度、高可靠性、高耐磨性、高效率等一系列高品质,为世界最著名的各大机床制造商(如:瑞士斯塔拉格、米克朗,德国巨浪、惠乐喜乐,超级跨国公司西门子、博世等)所钟爱,他们长年采购Peiseler转台,占Peiseler销售总额的75%
