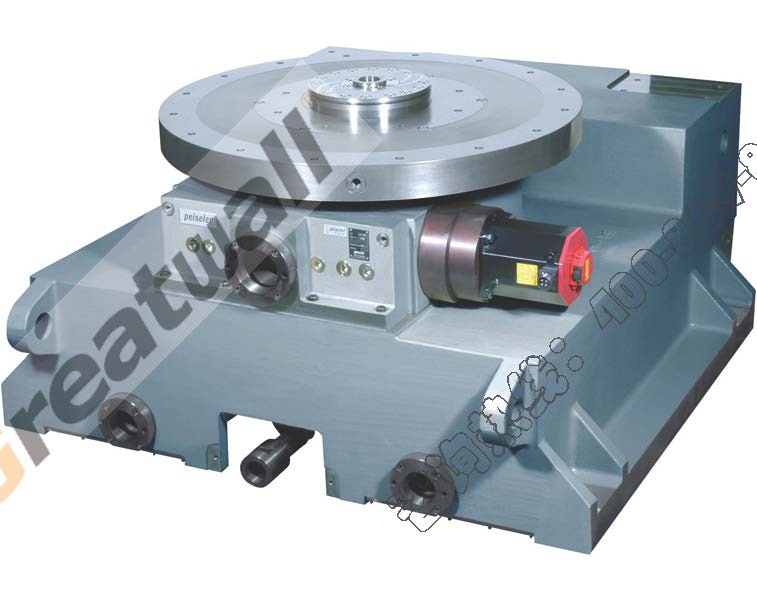

| ATU-L Series-NC Vertical Table Type ATU-L 轻型系列--数控立式转台-OTT蜗轮双蜗杆式 | ||||||||||||
| 注：“p”表示气动夹紧,台面尺寸按客户要求。 ATU(P)100L-ATU400L为立卧两用式。 | ||||||||||||
| NC-Vertical Table Type 数控立式转台-OTT蜗轮双蜗杆式 | ATU(P)160L | ATU(P)200L | ATU(P)280L | ATU400L | ATU520L | ATU630L | ATU800L | ATU1000L | ATU1250L | ATU1600L | ATU2000L | |
| Dimensions of faceplate 工作台面尺寸（mm） | 160 | 200 | 280 | 400 | 520 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |
| Optional of faceplate dimensions可选工作台面尺寸(mm) | 200 | 280 | 400 | 520 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | |
| Max. through hole diameter 中心通孔直径(可定制) （mm） | 35 | 40 | 70 | 100 | 150 | 200 | 290 | 340 | 450 | 600 | 700 | |
| Axis of rotation 旋转轴形式 | 立卧两用 | 立卧两用 | 立卧两用 | 立卧两用 | 立卧两用 | 立式 | 立式 | 立式 | 立式 | 立式 | 立式 | |
| Max.speed of faceplate 最高转速 （rpm) | 100 | 100 | 50 | 33 | 25 | 12 | 10 | 8 | 6 | 5 | 4 | |
| Worm gear ratio 蜗轮蜗杆传动比(标准) | 30 | 30 | 60 | 72 | 180 | 180 | 180 | 180 | 180 | 180 | 320 | |
| Drive torque 电机扭矩（Nm） | 3 | 7 | 10 | 12 | 14 | 18 | 20 | 20 | 24 | 28 | 30 | |
| Unit weight 转台重量（Kg） | 20 | 50 | 70 | 140 | 320 | 380 | 490 | 850 | 1500 | 2500 | 4200 | |
| Clamping/Unclamping type 夹紧/松开方式 | 液压（气动） | 液压（气动） | 液压（气动） | 液压（气动） | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | |
| pressure for clamping/Unclamping 夹紧/松开压力 (bar) | 63（6） | 63（6） | 63（6） | 63（6） | 63 | 63 | 63 | 63 | 63 | 63 | 63 | |
| Transport load, max. 最大承重 ( Kg) | 立式 | 120 | 400 | 600 | 800 | 1500 | 3000 | 3500 | 7000 | 12000 | 18000 | 26000 |
| 卧式 | 40 | 150 | 200 | 250 | 400 | ─ | ─ | ─ | ─ | ─ | ─ | |
| Max.mass moment of inertia 最大承重时允许的最大惯量 (Kgm 2 ) | 立式 | 1 | 3.5 | 20 | 40 | 100 | 300 | 465 | 800 | 2000 | 8000 | 18000 |
| 卧式 | 1 | 3.5 | 20 | 40 | 100 | ─ | ─ | ─ | ─ | ─ | ─ | |
| Axial load, max. 转台中心允许最大切削力（N） | 立式 | 2000 | 12000 | 25000 | 30000 | 40000 | 60000 | 80000 | 120000 | 180000 | 250000 | 400000 |
| 卧式 | 600 | 1000 | 6000 | 7000 | 8000 | ─ | ─ | ─ | ─ | ─ | ─ | |
| Tilting torque, max. 最大倾覆力矩（Nm） | 立式 | 200 | 1200 | 3200 | 5000 | 8000 | 20000 | 25000 | 35000 | 130000 | 200000 | 300000 |
| 卧式 | 120 | 800 | 2000 | 2000 | 3200 | ─ | ─ | ─ | ─ | ─ | ─ | |
| Max.tangential torque with clamping actuated 夹紧时最大切向力矩（Nm） | 150 | 600 | 1200(930) | 2400(1500) | 3200 | 5000 | 8000 | 16000 | 25000 | 35000 | 50000 | |
| Max.unclamping torque 非夹紧时最大切向力矩（Nm） | 100 | 350 | 700 | 1150 | 2000 | 3300 | 5000 | <td style="BORDER-RIGHT: wi|||||
