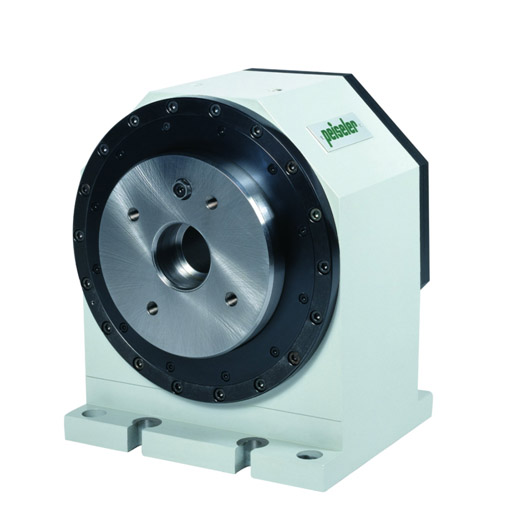

Peiseler NC Rotary Table Type派士乐数控卧式转台 型号：AWU280
常用于卧式加工中心上
技术参数如下:
Axis of rotation旋转轴线 horizontal 立式
Center height中心高度 210mm
Diameter of faceplate台面直径 Ø280mm
Axial run-out of faceplate,max台面最大轴向跳动 0.01mm/250mm
Rectangularity of faceplate to base
Incl.tumbling error,max 台面最大跳动 0.02mm/250mm
Incl.T-slots,DIN 650台面包含放射型T型槽DIN650标准 2×12 H7
2×12 H12
Diameter of center bore中心孔直径 Ø 50 H7
Radial run-out of center bore, max.中心孔径向跳动 0.01mm
Bearing of faceplate德国INA公司转台专用YRT轴承 axial/radial轴向/径向
Driven via backlash-free adjustable worm gear 由可消隙的德国OTT蜗轮双蜗杆传动
Diameter of worm wheel 蜗轮直径 234mm
Indexing accuracy of worm gear蜗轮蜗杆分度精度 ±10″
Incl. encoder type直装编码器型号 德国海德汉编码器RCN 226
With a system accuracy of 直装编码器后定位精度 ±3″
Repeatability重复定位精度 ±1″
Prepared for servomotor type可匹配伺服电机型号 Siemens 1FT 6082 1AF71-3EG1
Tilting torque, max.最大倾覆力矩 4000Nm
Axial load, max.转台中心允许切削力 20000N
Transport load, max.最大承重 300kg
